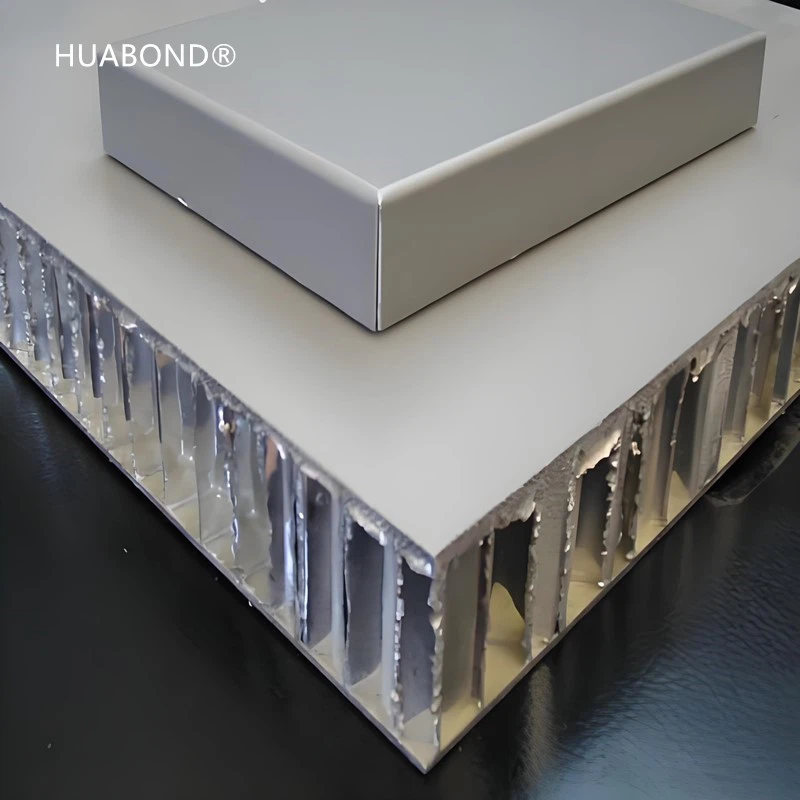

Powodem, dla którego panele kompozytowe z kompozytem o strukturze plastra miodu są o 60% lżejsze niż stałe aluminiowe panele i oferują doskonałą odporność na uderzenie i trwałość, jest przede wszystkim ich unikalna konstrukcja struktury kanapkowej o strukturze plastra miodu i zoptymalizowana rozkład materiału. Poniżej znajduje się szczegółowe wyjaśnienie mechaniki strukturalnej:
1. Rdzeń lekkiej: wydajne wykorzystanie materiału struktury plastra miodu
(1) Mechaniczna zasada struktury plastra miodu
- Optymalizacja rozkładu materiału: Struktura plastra miodu koncentruje materiał na górnych i dolnych powierzchniach (panele), a sześciokątne krawędzie rdzenia o strukturze plastra miodu, podczas gdy wewnętrzna przestrzeń rdzenia o strukturze plastra miodu (otwory o strukturze plastra miodu) jest wypełnione powietrzem, co znacznie zmniejsza ilość używanego materiału.
- Wysoka wydajność strukturalna: Heksagonalne otwory struktury plastra miodu mają właściwości izotropowe i mogą osiągnąć maksymalną sztywność strukturalną przy minimalnym użyciu materiału. Badania wykazały, że gęstość powierzchniowa (waga na jednostkę powierzchni) struktury kanapki miodu wynosi tylko 30% -40% stałej płyty, ale jej sztywność zginania (zdolność do odporności deformacji podczas zginania) może być blisko 100% stałej płyty.
(2) Porównanie wagi
- Waga stałej płyty aluminiowej jest proporcjonalna do jej objętości, podczas gdy rdzeń plastra miodu aluminiowej płyty kompozytowej z kompozytem miodu stanowi 70% -80% całkowitej objętości (wypełniona powietrzem), a tylko niewielka ilość aluminium może osiągnąć tę samą mechaniczną właściwości . - dla przykładu, przykład, co grubość solidnej to 10mm, łączna grubość, łączna grubość, jest to 10mm, łączna grubość, suma, sumę, kwotę 10 mm Aluminiowy panel kompozytowy o strukturze plastra miodu można zaprojektować tak, aby wynosił 20 mm (grubość panelu wynosi 2 mm + rdzeń plastra miodu wynosi 14 mm), ale ogólna waga wynosi tylko około 40% panelu stałego (ponieważ rdzeń plastra miodu jest wypełniony powietrzem).
2. Poprawa anty - Wydajność zderzenia: wchłanianie energii i dyspersja naprężeń
(1) Mechanizm buforowania struktury plastra miodu
- Multi - rozpraszanie energii poziomu: Po wpływie sześciokątne otwory struktury plastra miodu wchłaniają energię poprzez deformację tworzywa sztucznego (takie jak wyboczenie lub złamanie ściany plastra miodu). Ten proces deformacji może skutecznie przedłużyć czas trwania siły uderzenia i zmniejszyć chwilową siłę uderzenia.
- Dyspersja na naprężenie: Ściana plastra miodu struktury plastra miodu rozprasza siłę uderzenia w całej strukturze, aby uniknąć stężenia naprężenia. Gdy wpływa to na stałą płytkę aluminiową, naprężenie jest skoncentrowane w punkcie styku, co może łatwo prowadzić do lokalnego pęknięcia; Podczas gdy struktura plastra miodu równomiernie przenosi naprężenie do ogólnej struktury panelu i rdzenia o strukturze plastra miodu poprzez „mostkowanie” efektu ściany plastra miodu.
(2) Eksperymentalne obsługę danych
- Zgodnie z informacjami w bazie wiedzy siła uderzenia aluminiowego panelu kompozytowego miodu jest 10 razy wyższa niż w przypadku granitu o grubości 3 mm, a po uderzeniu pęka tylko lokalnie, a ogólna struktura pozostaje nienaruszona.
- Odporność uderzenia stałej płyty aluminiowej zależy głównie od jej grubości, podczas gdy struktura plastra miodu osiąga wyższą wydajność absorpcji energii poprzez konstrukcję strukturalną (zamiast po prostu zwiększając grubość).
3. Zwiększona trwałość: stabilność strukturalna i żywotność zmęczeniowa
(1) Projekt zmęczenia anty -
- Stabilność rdzenia o strukturze plastra miodu: Sześciokątne otwory struktury plastra miodu mają wyjątkowo wysoką stabilność geometryczną i nie są podatne na pełzanie (powolne odkształcenie plastikowe) w długim czasie - obciążenia terminowe. Stałe aluminiowe płyty są podatne na mikrocracki pod powtarzającymi się obciążeniami, podczas gdy ściany plastra miodu struktury plastra miodu mogą zapobiec propagacji pęknięć.
- Ochrona panelu: aluminiowe panele na górnych i dolnych powierzchniach (zwykle o grubości 0,5-3 mm) zapewniają nie tylko wysoką wytrzymałość, ale także chronić rdzeń plastra miodu przed środowiskiem zewnętrznym (takim jak wilgoć, korozja chemiczna), tym samym przedłużając jego żywotność.
(2) Odporność na środowisko
- Niski wchłanianie wody: zamknięta - Struktura komórek rdzenia plastra miodu (np. Pianka dla zwierząt domowych lub materiał PP) zapobiega penetracji wilgoci, unikając korozji lub utraty siły z powodu wilgoci.
- Stabilność termiczna: Współczynnik rozszerzania termicznego struktury plastra miodu jest zbliżony do stałej płyty aluminiowej, ale gdy zmienia się temperatura, warstwa powietrza rdzenia plastra miodu może buforować naprężenie termiczne i zmniejszać ryzyko deformacji.
4. Porównanie modeli mechaników strukturalnych
|. Indeks wydajności|Solidny aluminiowy panel|Aluminiowy panel z kompozytem plastra miodu |
|. Waga|100% (linia bazowa)|40% -60% (rdzeń plastra miodu wypełniony powietrzem) |
|. Sztywność zginania|100%|80% -100% (w zależności od grubości panelu i konstrukcji rdzenia o strukturze plastra miodu) |
|. Odporność na uderzenie|Zależy od grubości (związek liniowy)|Absorpcja energii za pomocą deformacji rdzenia o strukturze plastra miodu (non - ulepszenie liniowe) |
|. Życie zmęczeniowe|Podatne na niepowodzenie z powodu mikrookaków|Ściany plastra miodu zapobiegają propagacji pęknięć, przedłużenie życia |
5. Praktyczna weryfikacja zastosowania
- ściany kurtyn architektonicznych: Lekka konstrukcja aluminiowych paneli miodu z kompozytem z kompozytem zmniejsza ciężar wysokich - Wznast budynek ścian zewnętrznych o 60%, jednocześnie oferując doskonałe ciśnienie wiatru i odporność sejsmiczną w porównaniu do paneli stałych aluminiowych.
- Opakowanie logistyczne: na przykład panele z pustymi skrzynkami Ailitai, które wykorzystują podobną strukturę plastra miodu, utrzymują ponad 90% integralności strukturalnej po 80 cyklach, wykazując ich trwałość znacznie przekraczającą tradycyjne opakowanie.
- Aerospace: Struktury plastra miodu są szeroko stosowane w kadłubach samolotów i mocowaniach satelitarnych ze względu na ich idealną równowagę między lekką i wysoką sztywnością.
Aluminiowe panele kompozytowe o strukturze plastra miodu poprzez innowacyjną strukturę kanapki miodu, osiągają równowagę lekkiej i wysokiej wytrzymałości pod względem właściwości mechanicznych:
- Lekkie: Napełnienie powietrza rdzenia plastra miodu znacznie zmniejsza zużycie materiału, co powoduje ciężar, który wynosi tylko 40% -60% stałych paneli aluminiowych.
- Ochrona uderzenia: Mechanizm odkształcenia i dyspersji naprężenia w ścianach plastra miodu znacznie poprawia zdolność absorpcji energii.
- Trwałość: Stabilność struktury plastra miodu, w połączeniu z warstwą ochronną panelu, przedłuża żywotność usług.
Ta konstrukcja jest modelem kombinacji mechaniki nauk o materiałach i inżynierii. Jest powszechnie stosowany w budownictwie, transporcie, logistyce i innych polach i stał się punktem odniesienia dla wysokich materiałów o wysokiej wydajności.
